제품 분류
패턴 모양에 따르면, 그것은 다음과 같이 나눌 수 있습니다 : Chevron 형성, 열기 V 자형, 닫는 V 자형, U 자형, Multi-V 또는
다른 복잡한 패턴 구조.
패턴의 높이는 5mm, 8mm, 10mm, 15mm, 17mm, 20mm, 25mm, 32mm입니다. 벨트 너비는 300-1600 mm입니다. 패턴 모양
고객의 요구 사항에 따라 특별히 설계 할 수 있습니다.
제품 사용
16-45도 딥 각도의 파우더, 과립 및 작은 재료 운송에 널리 사용되며 포장 운송에도 사용할 수 있습니다.
재료, 그것은 석탄, 광산, 항구, 야금, 전력, 화학 산업 등의 분야에 적합합니다.
응용 프로그램:
분쇄 된 돌, 모래, 자루, 석탄 운송;
도로 건설, 시멘트 공장;
폐기물 관리 작업;
모바일 크러셔 및 스크린 식물.

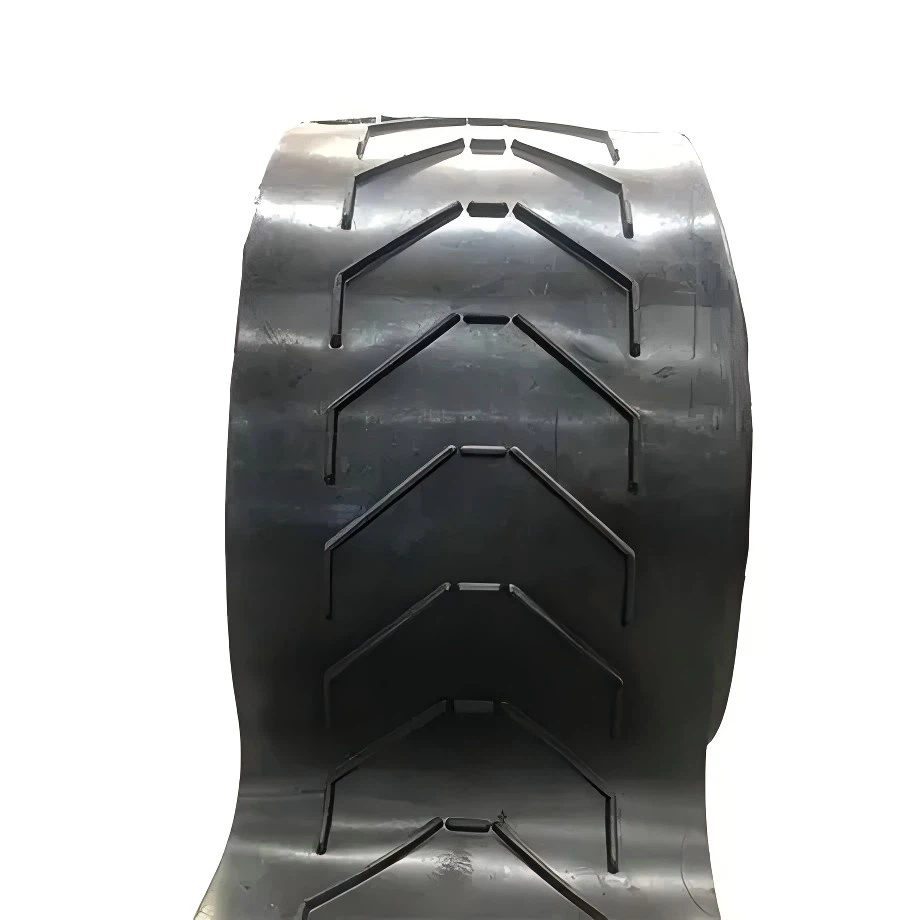

쉐브론 벨트의 분류
다른 Chevron 유형에 따르면 Open V 유형, 폐쇄 v 유형, l 유형, U 유형, t 유형, Multi-V 등을 제공 할 수 있습니다.
다른 유형도 사용할 수 있으며 고객의 요구 사항에 따라 생산할 수 있습니다.
벨트 너비 (BW) : 400mm -1800 mm;
패턴 높이 (CH) : 3, 5,6,8,10,15,17,18,25,32 (mm);
패턴 피치 (CW) : 300,450,550,580,600,600,750,800 (mm).
| 무늬 | 세 티아 번호 | CW (MM) | CP (MM) | CH (MM) | 상단 너비 (mm) | BW (Mm |
| 오픈 V. | bv 400-15 | 400 | 250 | 15 | 20 | 500~12 00 |
| bv 520-15 | 520 | 200 | 15 | 17 | 600~12 00 |
|
| bv 700-10 | 700 | 250 | 10 | 20 | 700~14 00 |
|
| 폐쇄 -V | bv 600-6 | 600 | 300 | 6 | 50 | 600~14 00 |
| bv 1150-18 | 1150 | 400 | 18 | 35 | 1150~18 00 |
|
| bv 650-11 | 600 | 200 | 11 | 12 | 650~12 00 |
|
| bv 600-6. 5 | 600 | 200 | 6.5 | 12 | 650-12 00 |
|
| bv 800-15 | 800 | 300 | 15 | 25 | 800~12 00 |
|
| bv 800-65 | 800 | 200 | 6.5 | 12 | 800~14 00 |
|
| bv 800-11 | 800 | 200 | 11 | 12 | 800-14 00 |
|
| bv 1200-6 | 1200 | 100 | 6 | 12 | 1200~1 400 |
|
| bv 610-3 | 610 | 165 | 3 | 12 | 600~12 00 |
|
| bv 1000-8 | 1000 | 250 | 8 | 15 | 1000-1 800 |
| Y 형 | bv 1000-15 | 1000 | 400 | 25 | 15 | 1000~1 800 |
| bv 550-15 | 550 | 350 | 15 | 15 | 600~12 00 |
|
| bv 300-17 | 300 | 330 | 17 | 10 | 500~12 00 |
|
| bv 700-15 | 700 | 400 | 15 | 15 | 600~14 00 |
|
| bv 700-30 | 700 | 400 | 30 | 20 | 600~12 00 |
|
| bv 550-30 | 550 | 350 | 30 | 22 | 600~14 00 |
|
| U- 타입 | bv 550-32 | 550 | 350 | 32 | 12 | 650~12 00 |
| bv 550-15 | 550 | 350 | 15 | 12 | 650~12 00 |
|
| bv 700-32 | 700 | 400 | 32 | 12 | 800~14 00 |
|
| bv 700-15 | 700 | 400 | 15 | 12 | 800~14 00 |
|
| 라운드 타입 |
